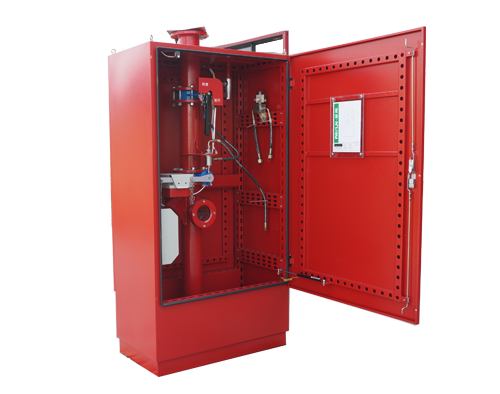

排油注氮滅火系統是由控制系統、消防柜、斷流閥、排油管路、注氮管路等組成，用于油浸式變壓器及油罐的具有防爆、防火和滅火功能的裝置。
排油管路連接在變壓器上部，通過排油閥控制系統排油泄壓，主要包括排油管道、排油閥、檢修閥、伸縮接頭等，排油閥的開啟杠桿配有重錘并由一個電磁鐵控制，電磁鐵由控制系統控制開啟。
注氮管路連接高壓氮氣瓶及變壓器，通過氮氣釋放閥控制向變壓器底部注入氮氣，主要包括注氮管路、氮氣釋放閥、油氣隔離組件、流量調節閥等。
其滅火機理是：當變壓器內部發生火災或爆炸危險，控制系統啟動重錘的電磁鐵，重錘帶動排油閥打開，開始排油，同時斷流閥自動關閉，切斷油枕向變壓器本體供油，變壓器油箱油位降低，油壓減輕，防止變壓器爆炸。經過數秒延時，控制系統再啟動氮氣釋放閥，高壓氮氣瓶內的氮氣通過注氮管路進入變壓器油箱底部，充入變壓器本體，充分?jǐn)嚢璞倔w內的變壓器油，使油溫降至燃點以下，避免火災危險。
斷流閥的作用是排油注氮裝置進行事故快速排油時，自動切斷油枕與本體油箱之間的油流。
主要性能參數：
1、工作環境溫度范圍
消防柜工作環境溫度范圍分為如下2檔：
I檔：-20℃～+60℃；
II檔：-40℃～+60℃。
消防控制柜工作環境溫度范圍： 0℃～+50℃
2、工作環境相對濕度：40℃時相對濕度不大于85%
3、排油注氮裝置的供電電源：DC220V
4、氮氣瓶組的貯存壓力：13MPa
5、 氮氣瓶組安全泄放裝置動作壓力：19MPa
6、減壓裝置的出口壓力：0.7MPa
減壓裝置出口流量：60m3/h
7、流量調節閥出口流量：12m3/h
8、斷流閥的動作流量：3.9m3/h～6m3/h
9、火災探測器的形式：熔點合金
火災探測器動作溫度：110℃±5℃
10、電磁驅動器參數：工作電壓：DC220V；
